01/引言

一体化无线温度变送器由接收端、发送端和热电偶组成。具有自动化程度高、应用广泛等特点。本产品适用于旋转窑、石油、化工、冶金等多种应用场景，无需布线，使用便捷。

02/使用条件

1、输入电压：AC220V，输入电源频率：50HZ

2、触摸屏正面尺寸为：212mm x 148mm

3、安装触摸屏的开孔尺寸为：194mm x 138mm

4、温度量程：0-1300℃

03/设备接线(型号：LP-RX-01)

04/主要页面介绍

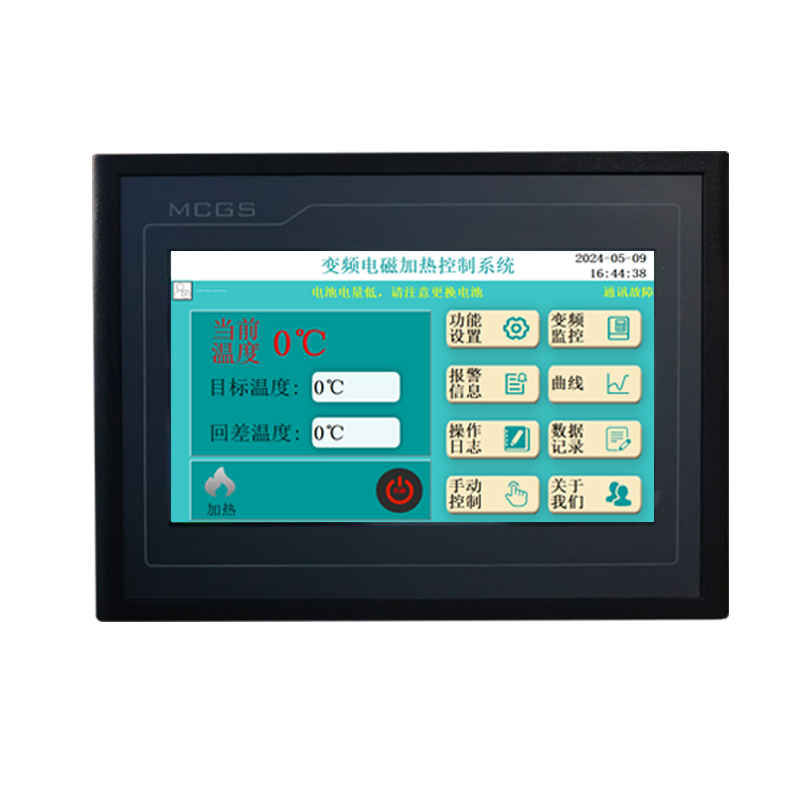

1、设备主页

设备上电后进入主页，主页功能包括显示当前温度、目标温度以及回差温度，加热是否运行，开关机按钮、是否有报警等等。如屏幕和PLC通讯线正常连接，串口通信指示灯红绿交替闪烁，如显示通讯故障，需要检查通讯线是否正常，或PLC是否在RUN状态。

2、功能设置

3、数据来源以及地址设置

4、控制方式及参数

05/变送器外形及按钮说明（型号：LP-TX-01）

SET键

按“SET键”1次，用于修改设备地址；

按“SET键”2次，用于修改上报周期（无特殊情况不修改）；

按“SET键”3次，用于修改采样周期（无特殊情况不修改）。
