01/引言

一体化无线温度变送器有温度传感器以及信号转换器组成。具有自动化程度高、应用广泛等特点。本产品适用于旋转窑、石油、化工、冶金等多种应用场景，无需布线，使用便捷。低功耗，真实数据测量对比能耗低30%。

02/使用条件

1、输入电压：AC220V，输入电源频率：50HZ

2、外形尺寸：高×宽×深=95×150×50mm

3、开孔尺寸：高×宽=82×137mm

4、温度量程：0-1300℃

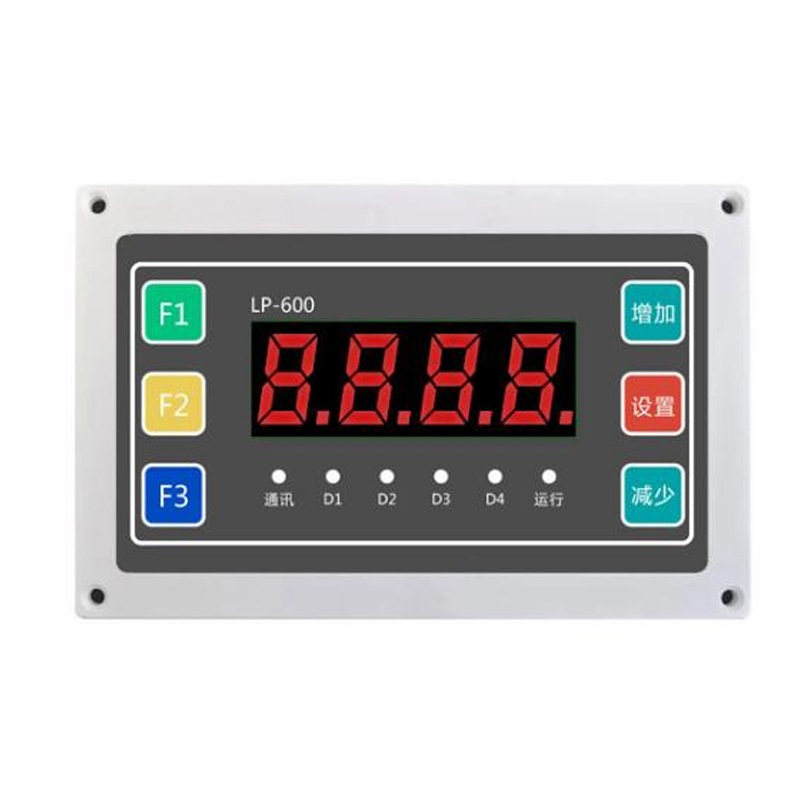

03/设备外形及按钮说明

设置键

长按“设置键”第1次，显示加热目标温度。

长按“设置键”第2次，显示加热回差。

F3

长按“F3键”，可用于修改地址。

04/设备接线

1.电源：接火线和零线。

2.控制：根据具体情况接线NO和C或者NC和C。

例如：控制接在NO和C为常开点，到达加热目标温度1000℃，此时NO和C为常闭点。

反之，控制接在NC和C为常闭点，到达加热目标温度1000℃，此时NO和C为常开点。

3.报警：接ALC和ALO，默认为常开点。

例如：通电时，ALC和ALO，默认为常开点。间隔30s,未接收到读数，屏幕显示“----”或者K型热电偶断开，屏幕显示“----”。此时产生报警，ALC和ALO为常闭点。

05/变送器外形及按钮说明

SET键

按“SET键”1次，用于修改设备地址；

按“SET键”2次，用于修改上报周期（无特殊情况不修改）；

按“SET键”3次，用于修改采样周期（无特殊情况不修改）。
